FIGURA 14: CAVETO RECTO REVERSO


Trazamos dos rectas paralelas horizontales. a las cuales les daremos los siguientes nombres la primera A-B, y la segunda C-D pero de diferente dimensión .

Como siguiente paso igualamos distancias con líneas entre cortadas y levantamos perpendiculares desde los extremos y obtenemos un rectángulo.
El corte que hicimos en el lado izquierdo inferior le vamos a llamar punto O y desde O hasta la recta E-F. Tazamos una semicircunferencia hacia adentro.

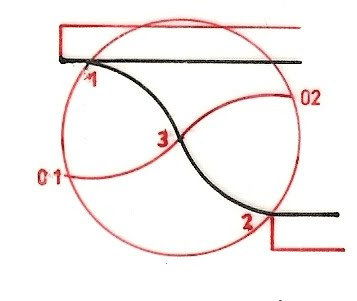

FIGURA 15: GOLA


Trazamos dos rectas paralelas horizontales. a las cuales les daremos los siguientes nombres la primera A-B, y la segunda C-D pero de diferente dimensión .
Trazamos una recta desde AB hasta CD y conseguimos los puntos 1 y 2 y ponemos una altura que al cortar con la recta de los puntos 1 y 2 , obtenemos el P.3 .

Trazamos prolongaciones de la recta CD y de AB. Hasta que estas dos se corten y obtenemos el punto 4.
Desde o2 hacemos un arco, y desde 02 trazamos un arco que se una con el anterior.



FIGURA 16; GOLA RECTA


Trazamos dos rectas paralelas horizontales. a las cuales les daremos los siguientes nombres la primera A-B, y la segunda C-D pero de diferente dimensión .
Trazamos una recta desde AB hasta CD y conseguimos los puntos 1 y 2 y ponemos una altura que al cortar con la recta de los puntos 1 y 2 , obtenemos el P.3 .
Trazamos prolongaciones de la recta CD y de AB. Hasta que estas dos se corten y obtenemos el punto 4.
Desde o2 hacemos un arco , y desde 02 trazamos un arco que se una con el anterior.



FIGURA 17; GOLA PROLONGADA


Trazamos dos rectas paralelas horizontales. a las cuales les daremos los siguientes nombres la primera A-B, y la segunda C-D pero de diferente dimensión .
Trazamos una reta desde los extremos de las rectas AB y CD dando lugar a los puntos 1 y 2 ; conociendo el punto centro entre las rectas . que al cortar con la recta de los puntos 1y2 forme el punto 3 , tomando a tres como punto centro para el trazo de una circunferencia. Desde 1 hasta 3 hacemos una media circunferencia y forma en punto o1, y el mismo proceso desde 2 hasta 3 y encontramos el punto o2. Tomamos a o1 y 02 como ejes para trazar curvas desde 1 y 2 hasta 3.
